Abri de prairie simple pente SP 4×3 m

Ces abris de profondeur 3,18 m ou 4,18 m extérieur sont construits sur la base d’une structure de poteaux métalliques venant recevoir les bastaings qui supporteront la toiture et le remplissage bois.
Le kit est composé de :
– 4 poteaux métalliques galvanisés de 90 mm x 90 mm, ép.3 mm, H. 2,30 m en partie arrière et H. 2,65 m en partie avant. Ils disposent de larges platines de fixation au sol 180 mm x 180 mm / ép. 5 mm, de plats soudés sur leurs flancs à trois niveaux de hauteur pour la réception des bastaings de pourtour qui y seront boulonnés.
– 4 bastaings support toiture pour les abris de profondeur 3,18 m et 5 pour les abris de 4,18 m ainsi que 3 bastaings support de remplissage par côté. Ces derniers sont de forte section 150 mm x 50 mm (à l’exception du bastaing de doublage de toiture, d’extension en 150 mm x 38 mm), en douglas traités fongicides et insecticides Classe II.
Ces abris sont livrés complets avec :
– la visserie d’assemblage (par boulonnage pour relier les bastaings aux poteaux métalliques),
– leurs vis de fixation du remplissage bois (6 vis par lame – Ø 6 mm aux longueurs adaptées),
– leurs vis de couleur avec cavaliers étanches pour la fixation de la couverture.
Eléments à prévoir par le poseur :
– Visserie de fixation au sol de type chevilles mécaniques idéalement de diamètre 14 mm et long. 120 mm (4 par poteaux).
– Gouttières de récupération d’eau de pluie en partie arrière de la toiture.

3 remplissages bois en douglas autoclave classe III
Hauteur de remplissage bois : 2,35 m pour les fonds d’abri et kits bois de séparation en 2,80 m pour les côtés d’abri à ajuster à la pente.
Ces abris peuvent s’adapter à toutes les utilisations tout en offrant un excellent rapport qualité/prix. Chaque bardage, planche ou clin est découpé à longueur prêt à être posé pour la partie arrière, pour les côtés une coupe est à effectuer en suivant le biais du bastaing de toiture à la pose. On privilégiera pour une utilisation en abri extérieur pour chevaux, soit du remplissage en clin rainuré et bouveté en douglas ép. 42 mm x 145 mm, soit de la planche en douglas ép. 32 mm x 175 mm. L’utilisation de bardage agricole douglas 19 mm x 175 mm étant plus appropriée pour des abris utilisés pour de petits animaux ou pour entreposer et stocker du matériel, des fourrages…

Préconisation de montage et législation : Abris à poser sur dalle béton parfaitement de niveau et d’épaisseur environ 150 mm, utiliser du béton correctement dosé et réalisé dans les règles de l’art.
Les abris sont considérés comme des constructions agricoles. Toute construction pérenne en place pour plus de 3 mois est soumise à autorisation pour son aménagement. La décision relève des compétences de la commune de rattachement de la propriété à bâtir.
La construction d’un abri doit donc faire l’objet d’une demande en mairie. Pour une superficie inférieure à 20 m², une déclaration préalable et une demande d’autorisation de travaux sont suffisantes. Au-delà de 20 m² il faut un permis de construire.

Largeurs de base
Abri : 3 m int. / 3,18 m ext.*

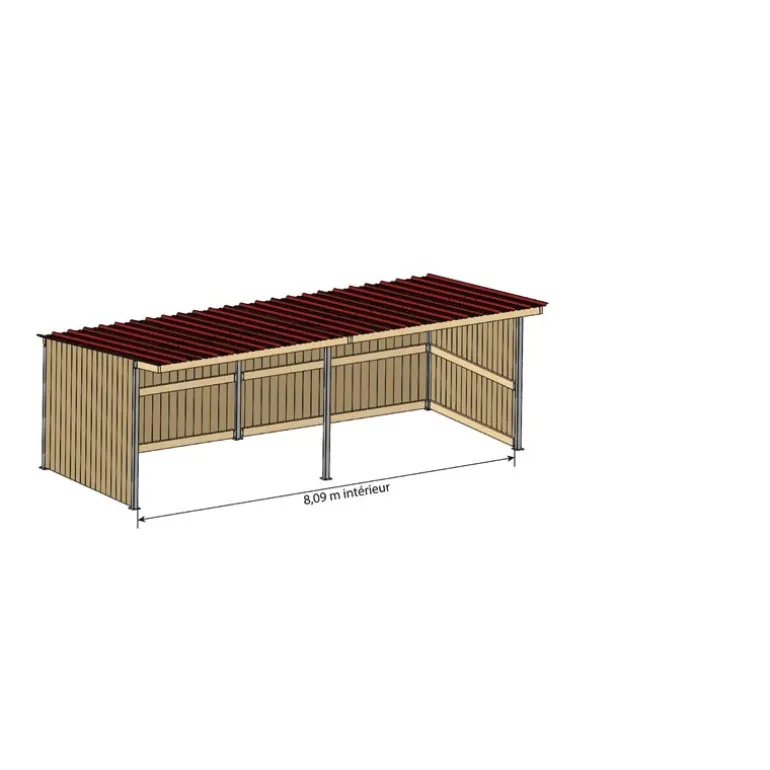

Extension : 3 m int. / 3,09 m ext.*
Abri : 4 m int. / 4,18 m ext.*
Extension : 4 m int. / 4,09 m ext.*

2 profondeurs (en plus avancée de toiture de 0,80 m)
3 m int. / 3,18 m ext.*
4 m int. / 4,18 m ext.*

2 couvertures
Recouverte d’un revêtement anti-condensation.
Motif de type tôle pliée.

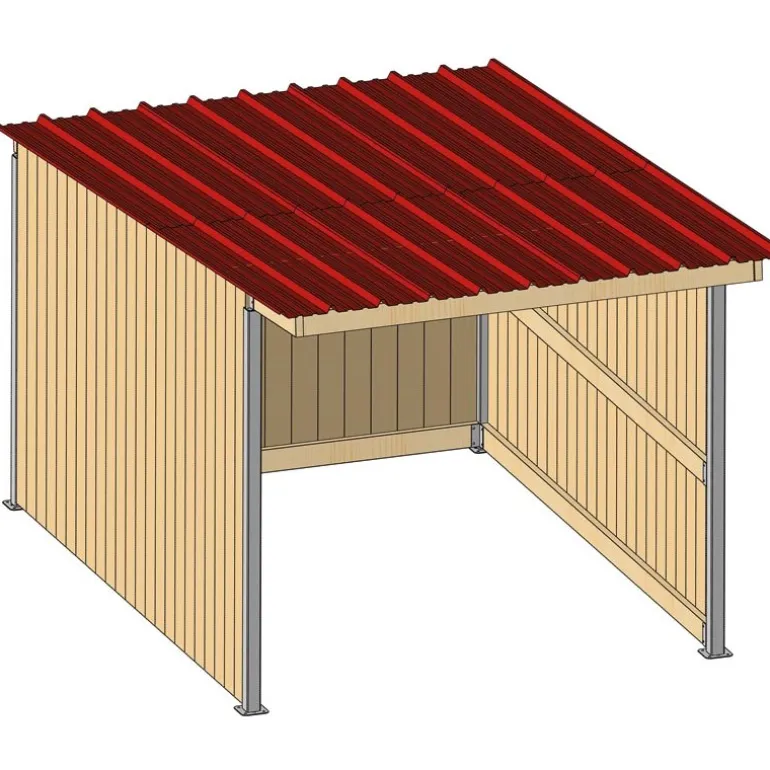

Bac acier bordeaux

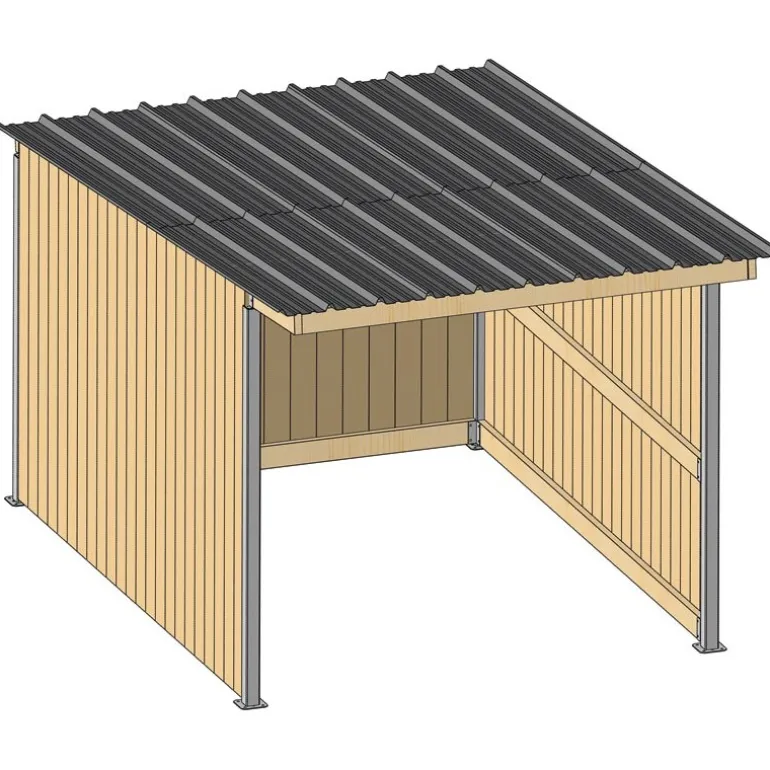

Bac acier gris ardoise

*Dimensions données hors toiture et platine de poteaux

L’abri se compose de :
– 1 couverture complète au choix en bac acier gris ardoise ou bordeaux.
– 1 charpente composée de 4 bastaings
– 4 poteaux métalliques galvanisés
– 3 bastaings supports de remplissage par coté (2 joues et 1 fond)
– 3 kits bois douglas de remplissage au choix :
Bardage agricole : ép. 19 x larg. 175 mm
Planche : ép. 32 x larg. 175 mm
Clin : ép. 42 x larg. 135 mm
– 1 kit de visserie d’assemblage
